激光测距仪的方位角功能(AZ模式)

发布时间:2023-01-13

方位角

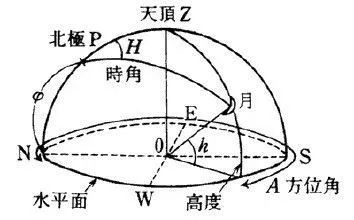

方位角,又称地平经度(Azimuth angle,缩写为Az),是在平面上度量物体之间的角度差的方法之一。是指从某点的指北方向线起,依顺时针方向到目标方向线之间的水平夹角。


用“度”和“密位”表示,常用于 判定方位  指示目标  保持行进方向

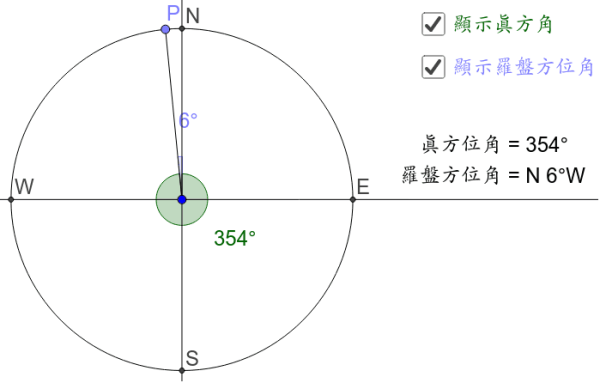

由于每点都有真北、磁北和坐标纵线北三种不同的指北方向线,因此,从某点到某一目标,就有三种不同方位角在具体的使用中不同的方位角可以相互换算。









三种不同的方位角




01
真方位角




某点指向北极的方向线叫真北方向线,而经线也叫真子午线




由真子午线方向的北端起,顺时针量到直线间的夹角,称为该直线的真方位角,一般用A表示。通常在精密测量中使用。



02
 磁方位角




地球是一个大磁体,地球的磁极位置是不断变化的。某点指向磁北极的方向线叫磁北方向线,也叫磁子午线。在地形图南、北图廓上的磁南、磁北两点间的直线,为该图的磁子午线。




由磁子午线方向的北端起,顺时针量至直线间的夹角,称为该直线的磁方位角,用Am表示。



03
坐标方位角

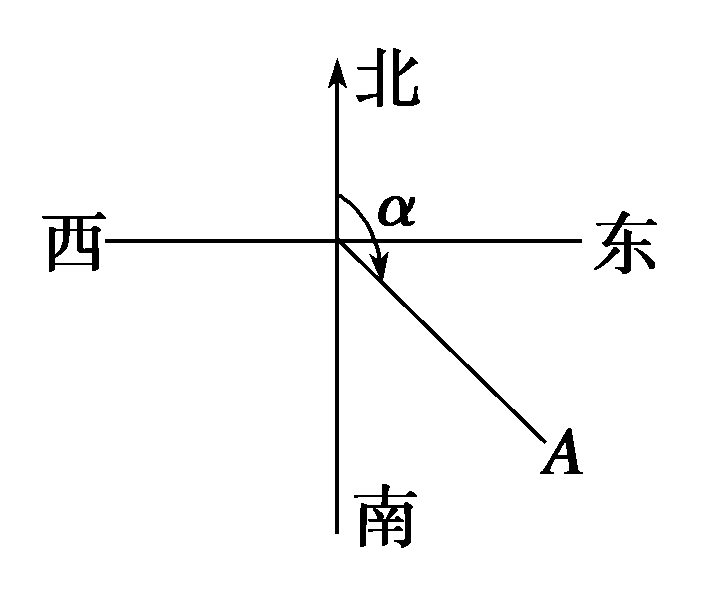

坐标纵轴方向的北端起,顺时针量到直线间的夹角,称为该直线的坐标方位角,常简称方位角,用a表示。




 方位角在测绘、地质与地球物理勘探、航空、航海、炮兵射击及部队行进中获得广泛应用。


目前常见的测量方位角的仪器经纬仪全站仪


其中经纬仪分为光学经纬仪和电子经纬仪两种,它是望远镜的机械部分,使望远镜能够指向不同方向。

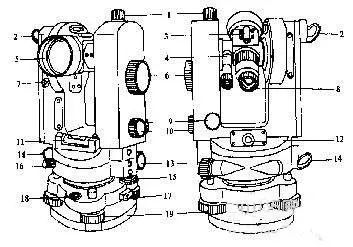

(光学经纬仪的构造)



Rxiry昕锐作为国产激光测量类创导品牌,在产品研发过程中,团 将方位角测量纳入昕锐激光测距仪的功能范围 ,以此提高测绘人员的实际工作效率







RXIRY 昕锐
激光测距测高仪
AZ(方位角测量)部分应用案例



电力行业
01

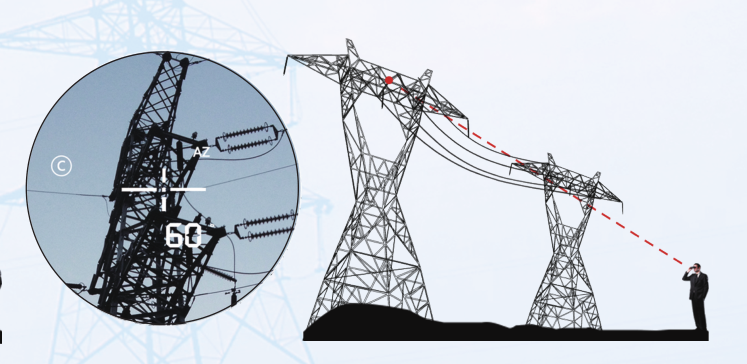

方位角测量及线路走向

在AZ模式下,昕锐激光测距仪可代替罗盘测定目标的方位




地质行业
02

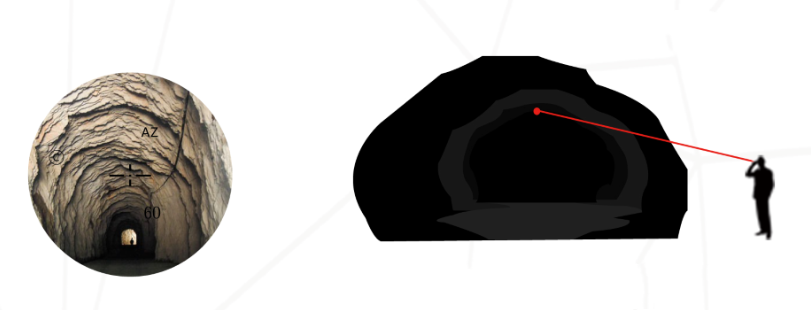

单点测量山洞方位

在AZ模式下,昕锐激光测距仪测量山洞任意一点,即可得到该山洞的方位




林业行业
03

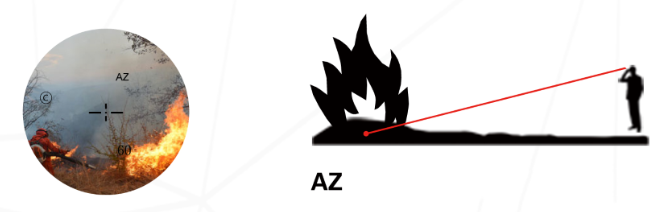

单点测着火点范围

在AZ模式下,昕锐激光测距仪可单点测森林着火点的方位及走向
